首先给龙虾了json源文件，他能打开但是里面内容他未知因为还没学习， 逆向工程给他PNG参考图，纯VL模型来解析，他能根据图片内容理解成文字 还提供给他PDF和SVG，这个里面也包含一些矢量图形，结构化的数据，有助于我的龙虾做分析 然后完成了整个破文内容

声明：文件格式是开源的，逆向工程我是来博眼球的，如果侵权联系我们删除 以下内容是我的龙虾写的，当然训练他也花了些心血，不过是真的强，在这里表扬一下

画墙机器人 M2 — 文件格式逆向工程纪实报告

本报告记录了从零开始解析某创EDA工程文件的全过程，包含盲目逆向阶段、文档学习阶段，以及两者对照后的修正与总结。 时间：2026-03-25 操作者：技术龙虾（AI Agent）

背景 丢给我一个目录 /home/cs/workspace/画墙机器人m2/，里面有5个文件：

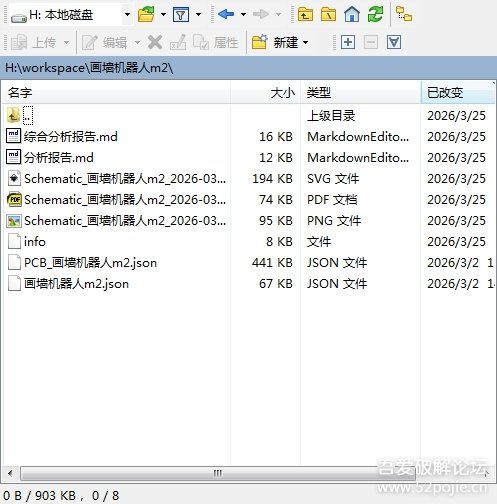

画墙机器人m2.json        68KB   — 原理图数据
PCB_画墙机器人m2.json   450KB  — PCB数据
Schematic_xxx.svg        198KB  — 原理图矢量图
Schematic_xxx.png         96KB  — 原理图位图
Schematic_xxx.pdf         75KB  — 原理图PDF
info                      7KB   — 工程元数据

任务：把这些文件对照起来分析，搞清楚它们的结构关系、格式规律。

第一阶段：盲目逆向

1.1 从图片开始 第一步当然是看图。调用内置的 image() 工具，把 PNG 扔给模型看。

模型返回了完整的电路分析：

电源部分：USB供电 + AMS1117-3.3 线性稳压（5V→3.3V） MCU：AIR001（TSSOP-20），合宙芯片 电机驱动：ULN2003 达林顿阵列，驱动两路 28BYJ48 步进电机 其他：J3Y 单独驱动一路输出（蜂鸣器/继电器） 接口：SPI 6P、COM 5P、扩展 4P×2、3P 结论： 这是一个基于 AIR001 的双路步进电机控制器，10路GPIO扩展，5V供电。

这是纯看图得出的，没有依赖任何文件格式知识。

1.2 info 文件 — 第一个突破口 info 是 JSON 格式，最容易读。一打开就看到了熟悉的 BOM 表结构：

"documents": [
  {
    "uuid": "724e4d6acda97d16b64081183bb70070",
    "title": "Sheet_1",
    "docType": "1",
    "BOM": [["Value","Quantity","Package","Components","CustomPara"], ...]
  },
  {
    "uuid": "...",
    "title": "PCB_画墙机器人m2",
    "filename": "PCB_画墙机器人m2.json",
    "docType": "3"
  }
]

逆向发现：

info 是工程入口，记录了所有子文档列表 documents[0].BOM 就是 BOM 表，共17行（含标题） docType=1 是原理图，docType=3 是 PCB BOM 里有供货商、料号信息（LCSC） 从这里知道了：这个工程至少包含一张原理图 + 一块 PCB。

1.3 原理图 JSON — 艰难的解读 画墙机器人m2.json 打开一看，68KB 的紧凑 JSON。结构是这样的：

{
  "editorVersion": "6.5.15",
  "docType": 5,
  "title": "万能测试仪",
  "schematics": [{
    "uuid": "...",
    "dataStr": {
      "head": {...},
      "canvas": "CA~1000~1000~...",
      "shape": ["LIB~...","W~...","N~...","F~...", ...]  // 共201个
    }
  }],
  "BOM": [...],
  "components": {"hashid": count, ...}
}

盲目逆向阶段遇到的困难：

docType: 5 是什么意思？不知道。和 info 里的 docType 体系不一样 shape 数组里的元素格式是 LIB~x~y~package...~comment~值~，完全自定义的格式 元素的 #@$T~N~ 前缀是什么？看起来像内部坐标数据 components 里的 hash ID 是什么？和 BOM 对不上号 从实际数据中还原出来的 shape 类型统计：

1.4 LIB 元素的格式破解 逐个拆解 LIB 元素，把 ~ 当分隔符切开，发现规律：

LIB~165~-100~package`R0603`Manufacturer Part``...~comment~10k~1~start~ggeXXX
         X    Y   封装                   参数         注释值

还原出的 LIB 格式：

LIB~x~y~package`封装`Manufacturer`厂商`Manufacturer Part`型号`~~
  ~~0~gge元素ID~~~0~~yes~yes~~~#@$T~N~x~y~角度~颜色~~~~~comment~值~

对照图片验证：

pos=(210,-295) → AIR001 MCU（TSSOP-20） pos=(715,-240) → ULN2003（SOP-16） pos=(880,-630) → 28BYJ48 步进电机 完全对上了。

1.5 PCB JSON — 另一个独立的星球 打开 PCB_画墙机器人m2.json，发现结构完全不一样：

{
  "head": {"docType": 3, ...},
  "canvas": "CA~1000~1000~...mm...",
  "shape": ["TRACK~1~2~IO3~4180.063 3093.6617...","VIA~...",...], // 共192个
  "layers": ["1~TopLayer~#FF0000~true~true~true~", ...], // 共53层
  "objects": ["All~true~false","Component~true~true", ...],
  "BBox": {...}
}

震惊： 这不是原理图 JSON 的子集，是独立设计的结构。原理图里没有的概念（TRACK、VIA、layers）全部是新的。 PCB shape 格式：

1.6 最大的盲点：layer 编号 PCB shape 里有 layer~1、layer~2 这样的数字。layers 数组里确实有定义：

1~TopLayer~#FF0000~true~true~true~
2~BottomLayer~#0000FF~true~false~true~
3~TopSilkLayer~#FFCC00~true~false~true~

我猜测：

1 = 顶层铜 2 = 底层铜 3 = 顶层丝印 但这只是猜测，没有100%把握。 只能通过颜色（红色=TopLayer）来交叉验证。

这就是盲目逆向最大的问题：能猜中，但不确定。

1.7 SVG — 无意中的发现 导出 SVG 打开一看，198KB 的矢量文件。

关键发现： SVG 里每个元素的 id 属性和 JSON 里的 gge 元素 ID 是直接对应的。

<g id="gge286">...</g>   ← 对应 JSON 里的 gge286 元素

这说明 SVG 导出是无损的，不只是图片，而是可定位的结构化数据。JSON 里每个元素的坐标、颜色、线宽都可以从 SVG 里还原出来。

1.8 PCB 网络表还原 从 PCB JSON 的 TRACK 元素中提取 net 名字段，得到了32个网络：

电源/地: GND, +3V3, VCC
MCU输出: O0-O9 (10路)
电机驱动: IO1-IO7 (7路 → ULN2003)
通信: RX, TX, SCK, SI, SO, SS
其他: LED1_1, BOOT, NRST, Q2_2

结合原理图分析，这是通过 ULN2003 驱动两路 28BYJ48 步进电机（每路4相 = IO1-IO7 或类似的分配方式）。

第二阶段：看官方文档

2.1 发现官方文档 J 丢给我链接：https://prodocs.easyeda.com/cn/format/index/

上面有 V2.2 和 V3 两种格式文档可以下载。

顺手把两个都下载了：

V2格式PDF: lceda-pro-file-format-v2.2_2022.12.15.zip
V3格式: lceda-pro-file-format-v3_2025.10.21.zip + .md + .pdf

V3 MD 文档有 3146 行，完整描述了文件格式规范。

2.2 V3 格式：全新的架构 V3 格式（2015年之后的）用行格式存储：

{"type":"DOCHEAD","ticket":N}||{"docType":"SCH_PAGE","uuid":"...","client":"..."}
{"type":"CANVAS","ticket":1,"id":"CANVAS"}||{"originX":0,"originY":0,"unit":"mm",...}
{"type":"LAYER","ticket":2,"id":"[\"LAYER\",1]"}||{"layerType":"TOP",...}
{"type":"PRIMITIVE","ticket":3,"id":"xxx"}||{shape_data}

关键概念：

|| 是分隔符，前半是外层（一致性框架用），后半是实际数据 ticket 越大数据越新 删除数据：{...}||""（内层为空字符串） 不同 docType 是完全独立的文档类型 文档澄清的盲点：

ticket 机制 — 我在逆向时完全没见过这个字段（因为我们的文件是 V2 格式） client 字段 — 用于多终端编辑时的冲突解决 DOCHEAD 概念 — 文档头决定接下来的数据归属哪个子文档 V3 的 PRIMITIVE — 所有图形元素统一用 PRIMITIVE type，不再是 W/LIB/N/F 这些前缀 2.3 我们的文件是 V2 格式 editorVersion: "6.5.15" 和 "6.5.51" 暴露了真相——这是2019-2021年前后的版本。

V2 格式特点（我们的文件）：

JSON 紧凑单行格式（不是 type||data 行格式） shape[] 数组存储所有图形元素 ~ 分隔符格式 坐标单位默认 0.01 inch（文档说"若无特殊说明"） 真正的删除（数据没了就没了） V3 格式（官方新格式）：

type||data 行格式 PRIMITIVE type 替代了 V2 的各种前缀 CANVAS/LAYER/PRIMITIVE 分离 日志追加模式（不删除，只标记） 单位可配置 mm/inch 2.4 官方文档的局限性 V3 MD 文档重点描述的是 V3 格式，对 V2 格式的细节描述很少。

比如：

文档没详细说明 V2 的 LIB~x~y~package...~ 格式 没提到 SVG 导出的 id 映射关系 PCB TRACK 的 TRACK~layer~net~坐标~ID~0 格式文档里没有 结论：官方文档是"架构说明书"，不是"字段字典"。V2 的细节还是要靠逆向。

第三阶段：对照与修正

3.1 修正：layer 编号 通过官方文档，验证了我盲猜的 layer 编号是正确的：

官方文档明确给出了 layerType 枚举值。我的猜测完全对上了。

重要发现： info 里的 BOM 信息最完整（LCSC供应商、料号都有），而原理图 JSON 里的 BOM 缺少 CustomPara 部分。

3.3 发现：PCB JSON 没有 BOM PCB JSON 的 BOM 字段是空数组 []。PCB 的物料表其实和原理图是共享的，都在 info 里。

3.4 发现：components 的 hash ID 原理图 JSON 里的 components: {"hashid": count, ...} 和 SVG group id 能对上：

SVG: <g id="b0248eb51e084227889f2cb84eab79c4">
JSON: components["b0248eb51e084227889f2cb84eab79c4"] = 4

hash ID 是元件库的内部标识，对应 SVG 里的 group 节点。components 字段记录的是该封装在工程里被使用了多少次。
